防爆氣動錘專用控制器說明書
本產品是一款防爆氣動錘專用控制器的說明書。閱讀以下的說明能提示您正確而又安全地使用本產品，并避免他人或自己受到傷害。

簡單介紹:

氣動錘專用防爆控制器是一款無須電源、電磁閥、定時器等控制回路的控制器(己申請專利), 它不僅可以控制一臺氣動錘，若氣動錘配備了接力管, 則可同時控制多臺運轉。在整體設備安裝中非常實用、安全、方便。

防爆控制儀. 規格

注意：

1. 安裝本機時, 請用螺栓固定, 防止因掉落而導致的意外傷害.
2. 移動設備時, 請先關閉控制器旁邊的手滑閥, 防止氣錘突然啟動而造成的意外.
3. 工作結束后, 請務必關閉控制器旁邊的手滑閥, 因為在空氣持續供給期間, 氣錘會持續打擊.
4. 氣壓的不穩定, 會使控制器產生誤動作, 氣壓上升- 打擊數增多, 氣壓下降- 打擊數減少, 所以請在控制器前安裝空氣調壓閥. 己利于控制器及氣錘的工作穩定.
5. 如需安裝(電動控制) 作為本控制器的供氣端, 作為定時器使用, 請務必使用三通電磁閥, 以利于排出殘余氣體.

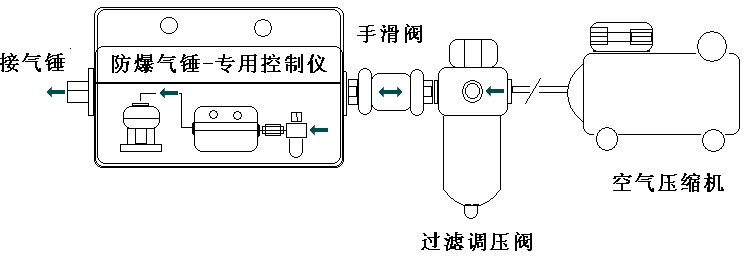

使用氣錘配管限制:

使用方法:
本控制器的原理是通過控制旋鈕的調節, 對空氣流量進行微調, 從而改變打擊次數，對打擊間隔的調整, 請按以下順序進行：
1. 請確認氣錘底部法蘭的打擊面必須為實心平面. 氣錘己用螺栓固定,
2. 配管前請配備空氣過濾器，若有垃圾或者灰塵等混入，可能會導致運轉不良。
3. 請確認空氣壓力為0.3~0.7mpa.
4. 打開手滑閥, 確認氣動錘能正常打擊.
5. 請將控制旋鈕沿順時針方向擰緊, 保持氣錘在沒有打擊的狀態.
6. 再將控制旋鈕沿逆時針方向逐步(1/4圈) 轉動而設定打擊間隔.
7. 設定好打擊間隔后, 請用防松螺帽鎖定控制旋鈕. 防止控制旋鈕松動.
8. 使用時請將打擊間隔設定在12次/min~60次/min之間.

運轉不良時的恢復方法:

1. 若因控制旋鈕逆時過度旋轉而導致運轉不良, 請按下述方法恢復:
2. 先將控制旋鈕沿順時針方向擰緊到底,
3. 再將手滑閥反方向滑動, 排出殘余氣體后再復位.
4. 然后再將控制旋鈕沿逆時針方向逐步(1/4圈) 轉動重新設定打擊間隔.
